VSI制砂机

VSI Sand Maker

砂厂悍将

VSI制砂机该机结构上由分料斗、分料器、涡流破碎腔、叶轮、主轴总成、底座、传动装置、润滑系统组成。其有多种进料方式可选，可自由选用“石打石”或“石打铁”原理制沙，也可同时运用。

适用物料： 河卵石、石英石、玄武岩、辉绿岩、花岗岩、铁矿石、矿渣尾渣、长石、石灰石以及废弃混凝土等物料的制沙和再生制沙作业。

咨询优惠报价免费定制方案

进料粒度：≤50mm
生产能力：40-650t/h
产品功效进料粒度&生产能力

简介性能优势工作原理相关产品产品参数

简介

Introduction

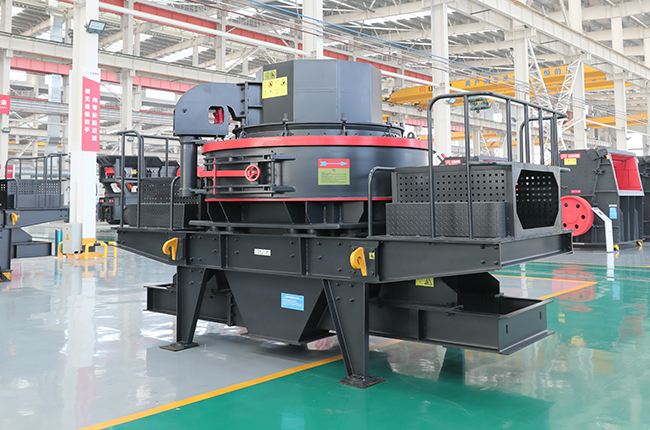

VSI系列制砂机是本公司引进德国先进技术的基础上，结合国内制砂生产方面的实际情况，经历数次技术改进之后研制出的具有先进水平的制砂设备。该设备尤其适宜为高层建筑、高速公路（铁路）建设、市政工程、大型水利设施、混凝土搅拌站等诸多领域提供砂石骨料。

性能优势

技术不断优化升级，大厂造更可靠

深腔叶轮

提高破碎效率，增大通过量
破碎原理优化设计

冲击破碎，粒形优良
核心耐磨材料

高度耐磨抗冲击材料。

工作原理

Working principle

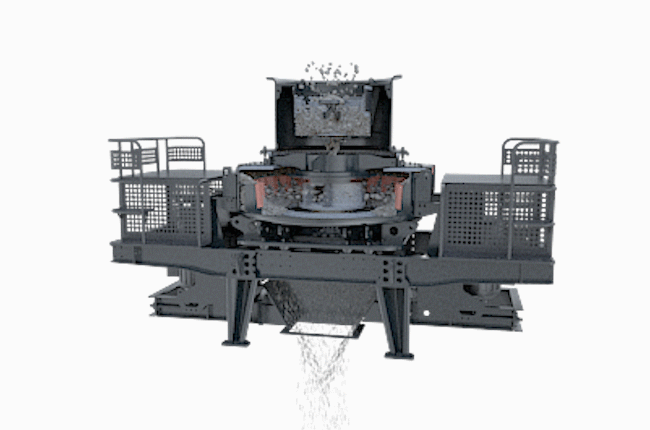

物料落入进料斗，经中心进料孔进入高速旋转的甩轮，在甩轮内被迅速加速，其加速度可达数十倍重力加速度，然后高速从甩轮内射出，首先与反弹后自由下落的另一部分物料进行撞击，然后一起冲击到物料衬层（石打石）或反击块（石打铁）上，被反弹斜向上冲击到涡流腔的顶部，又改变其运动方向，偏转向下运动，又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样，一块物料在涡流破碎腔内受到两次、或更多次撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

技术参数

Technical Parameters

型号		VSI 7611	VSI 8518	VSI 9526	VSI 1140	VSI 1145	VSI 1150
处理量 (t/h)	瀑落与中心进料	80-180	140-260	200-380	300-520	350-610	360-650
处理量 (t/h)	全中心进料	40-90	70-130	100-190	160-260	180-355	190-365
最大入料尺寸（mm）	软料	35	40	45	50	50	50
最大入料尺寸（mm）	硬料	30	35	40	40	45	45
转速（r/min）		1700-1890	1520-1690	1360-1510	1150-1300	1150-1300	1150-1300
电机功率（kw）		4P 110	4P 180	4P 264	4P 400	4P 440	4P 500
外形尺寸（长×宽×高）（mm）		4100×2250×2300	4160×2360×2500	4540×2500×2830	5500×2750×3100	5500×2750×3100	5500×2750×3100

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号	处理量(t/h)
型号	瀑落与中心进料	全中心进料
VSI 7611	80-180	40-90
VSI 8518	140-260	70-130
VSI 9526	200-380	100-190
VSI 1140	300-520	160-260
VSI 1145	350-610	180-355
VSI 1150	360-650	190-365

注：产量根据不同物料，进料粒度等因素其结果将有所不同
